弱电机房是现代化建筑，尤其是办公楼、数据中心、智能楼宇的核心神经中枢。一份详尽、规范的弱电机房工程综合图（平面图）是项目顺利实施与后期运维的基础。针对编号为17538833的图纸需求，以下将系统阐述弱电工程综合图的设计要点，并提供相关图纸资源的获取思路。

一、弱电机房工程综合图的核心内容与设计要点

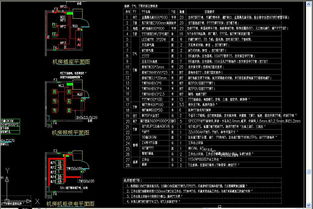

弱电机房工程综合图（平面图）绝非简单的设备摆放示意图，它是一份集成了空间规划、系统集成、管线路由、配电与接地的综合性技术蓝图。其核心设计通常包含以下层面：

1. 空间与布局设计：

• 功能区划：明确划分核心设备区（服务器机柜、网络机柜列）、配线区、操作维护区、UPS及配电区、消防钢瓶间等。

• 机柜布置：采用“冷热通道”隔离布局，提高散热效率。标明机柜的精确位置、编号、尺寸及承重要求。

• 通道与间距：规划合理的设备运输通道、运维人员走道，确保机柜前后门有足够的开门和维护空间（通常前≥1.2米，后≥0.6米）。

1. 各子系统定位与集成：

• 综合布线系统：绘制主干（垂直）和水平线缆的路由，标明配线架（MDF/IDF）、光纤配线箱的位置及编号，标识线缆类型（如Cat6A, OM4）和大致数量。

• 网络系统：标注核心交换机、汇聚交换机、路由器、防火墙等关键网络设备所在的机柜位置。

• 安防系统：规划视频监控摄像头（机房出入口、通道、机柜列）、门禁读卡器、入侵探测器的点位。

• 环境监控系统：标明温湿度传感器、漏水检测绳、烟雾探测器的安装位置。

• 机房供配电系统：清晰绘制UPS、配电柜（列头柜）、PDU的布置，并示意电缆桥架或线槽的走向。

• 防雷与接地系统：标明接地母排（等电位联结带）的位置、接地铜排的敷设路径，以及主要设备的接地点。

• 消防系统：标明气体灭火钢瓶、喷头、报警装置的位置。

• 空调与新风系统：绘制精密空调或行间空调室内机的位置、送风/回风方向，以及新风口、排风口的位置。

1. 管线综合与桥架设计：

• 这是图纸的“血管脉络”。需用不同线型和图层区分强电桥架、弱电桥架（通常细分为数据、语音、安防等子桥架）。

• 规划桥架的层级、规格、路由，明确与风管、水管、建筑梁的交叉避让关系，避免冲突。

1. 标注与图例：

• 所有设备、点位、线缆、桥架均需有清晰、唯一的编号或标识。

• 图纸必须附带完整的图例说明，解释所有使用的图形符号、线型、颜色所代表的含义。

二、关于“编号17538833”图纸及CAD资源的获取思路

直接搜索特定编号（如17538833）的图纸通常指向某些专业的图纸交易或分享平台。用户可尝试以下途径：

• 专业图纸平台：在知名的工程图纸、设计素材网站（如筑龙网、土木在线、知末网等）使用该编号或“弱电机房 CAD”等关键词进行精确搜索。
• 规范与图集参考：实际工程中，更应依据国家或行业标准图集（如《智能建筑弱电工程设计与施工图集》等）进行设计，这些图集提供了大量标准化、合规的绘制范例。
• 自主设计原则：切勿直接套用未知来源的图纸。每个项目的规模、需求、建筑条件都不同，参考成熟案例的布局思路和绘图规范，结合本项目实际情况进行原创设计，才是正确之道。

三、弱电工程设计流程

1. 需求分析与规划：明确机房等级（如国标A/B/C级）、业务承载、设备清单、未来扩展需求。
2. 初步方案设计：确定机房选址、面积、功能区划和主要系统架构，输出初步平面布局图。
3. 深化设计与图纸绘制：使用AutoCAD等工具，分层、分系统绘制包含上述所有要点的综合平面图、管线综合图、系统图、大样图等全套施工图。
4. 图纸审核与交付：组织各方（业主、顾问、施工方）进行图纸会审，修改完善后，作为正式的施工和验收依据。

结论：
寻找编号“17538833”的弱电机房CAD图纸，其意义在于参考学习。成功的弱电机房工程设计，核心在于深刻理解各子系统原理，严格遵守相关规范，并结合具体场地条件进行精准、集成的可视化表达。一份优秀的综合平面图，应能让施工人员一目了然，让运维人员有图可依，是保障弱电机房安全、高效、可靠运行的第一道坚实防线。
