随着物联网与人工智能技术的飞速发展，智能家居已从概念走向普及，其核心支撑——弱电系统的设计与施工标准化变得至关重要。一套清晰、规范、符合最新行业标准的CAD图例，不仅是设计者沟通的语言，更是确保工程质量、实现系统集成与未来扩展的基石。本文将围绕最新的智能家居弱电系统标准CAD图例及其在工程设计中的应用展开探讨。

一、 智能家居弱电系统标准CAD图例的核心价值

标准化的CAD图例（图块）是智能家居弱电工程设计图纸的“词汇表”。其核心价值在于：

1. 统一性与规范性：确保不同设计师、施工单位、设备厂商对同一设备或子系统有统一的理解，避免歧义，减少沟通成本。
2. 提高设计效率：预制的标准图例库允许设计师快速调用，无需重复绘制，大幅提升图纸绘制速度和准确性。
3. 保障施工精度：清晰的图例结合精确的图例说明（如图例表），能指导施工人员准确进行点位布置、管线敷设和设备安装。
4. 便于维护与扩展：标准化的图纸是未来系统运维、故障排查和功能升级的重要依据。

当前，智能家居弱电系统设计通常参考或遵循如《住宅区和住宅建筑内光纤到户通信设施工程设计规范》、《建筑电气工程施工质量验收规范》等国家及行业标准，并积极融入国际通用的设计符号原则，同时结合智能家居的新设备、新功能（如各类传感器、智能面板、背景音乐终端、智能窗帘电机等）创建新的、共识性的图例。

二、 最新智能家居弱电系统主要子系统标准图例概览

一套完整的智能家居弱电CAD图例库应涵盖以下主要子系统：

1. 综合布线系统：包括各类信息插座（双口/单口网络、电话、电视）、配线架、光纤终端盒的图例。最新趋势强调全屋Wi-Fi覆盖与光纤到房间（FTTR），相关设备图例需明确标识。
2. 家庭网络系统：核心设备如智能路由器、PoE交换机、网络扩展器（AP）的图例。需区分千兆、万兆设备，并标注PoE供电能力。
3. 智能控制系统：这是智能家居的核心，图例包括：

• 控制主机/网关：中央处理单元。

• 智能面板/触控屏：区分功能（如场景、灯光、窗帘控制）。

• 各类传感器：人体移动、光照度、温湿度、门窗磁、水浸、燃气传感器等，图例应直观反映其探测类型。

• 执行器：智能灯光驱动模块（继电器/调光）、窗帘电机、空调温控器、智能门锁等。

1. 安防监控系统：包括室内外网络摄像机、门口摄像机、可视对讲室内分机、门磁/窗磁报警器、紧急按钮等图例。需注意摄像机视角范围的示意。
2. 影音娱乐系统：包括背景音乐终端、扬声器点位、影音中心、高清矩阵切换器等图例。
3. 环境控制系统：智能新风、地暖、空调控制面板及传感器的专用图例。

所有图例应在图纸的“图例表”中集中说明，明确图形符号、名称、型号规格（或标注代号）及安装方式等信息。

三、 基于标准图例的弱电工程设计关键流程与要点

拥有标准图例库后，规范的设计流程是工程成功的保证。

1. 需求分析与规划：与业主深入沟通，明确智能场景需求（如照明模式、安防布防、环境联动等），确定系统配置等级和预算。这是所有图纸设计的前提。

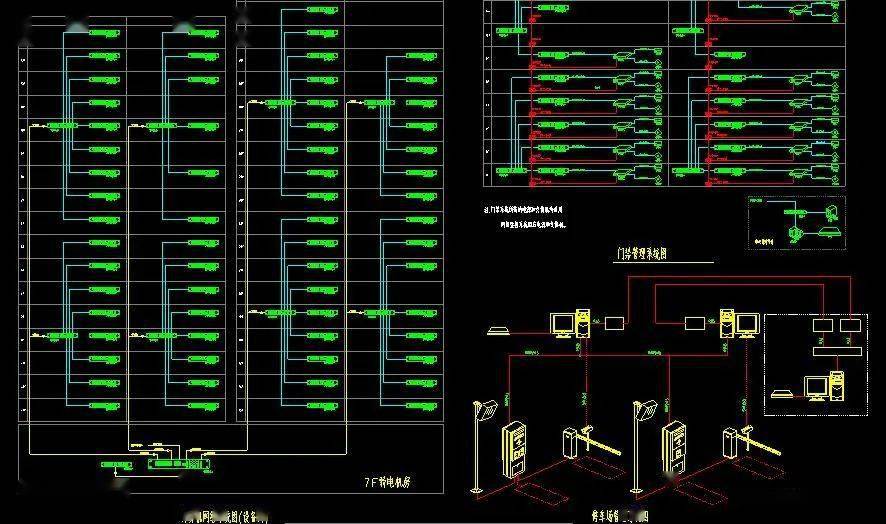

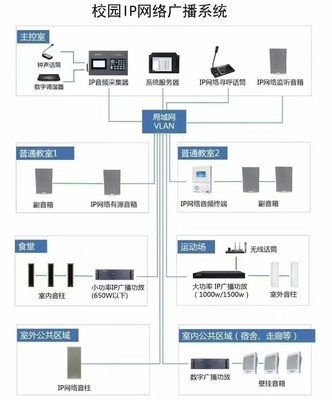

2. 系统图设计：使用标准图例绘制系统拓扑图，清晰展示各子系统组成、设备间的连接关系（网络拓扑、控制总线等）及信号流向。这是系统的“骨架”。
3. 平面图设计：这是施工的直接依据，需在建筑平面图上完成。

• 点位布置：使用标准图例，精确标注所有设备（面板、传感器、插座、摄像机等）的安装位置、离地高度。

• 管线设计：绘制弱电管线（桥架、管槽）的敷设路径，注明管线规格（如PVC20、JDG25）和穿线数量/类型（如网线CAT6、光纤）。强弱电线管应保持安全间距（通常≥300mm），避免干扰。

• 图例与标注：每个点位都应通过引线标注其编号或代号，并与系统图、设备表对应。

1. 大样图与安装示意图：对于复杂或特殊的安装节点（如家庭信息箱内部布局、背景音乐扬声器吊顶开孔尺寸、特殊墙面安装等），需绘制详细大样图，指导施工。
2. 设备材料清单：根据图纸统计所有设备、线缆、辅材的型号、数量，生成精准的采购清单。

四、 设计中的前沿考量与未来趋势

1. 融合与无线备份：设计时需考虑有线（如KNX、RS485、以太网）与无线（如Zigbee、Z-Wave、蓝牙Mesh、Matter）协议的融合，并在关键链路设计有线备份，提升系统可靠性。
2. 供电设计（PoE广泛应用）：越来越多的设备（AP、摄像机、智能面板、传感器）支持PoE供电。设计时需计算PoE交换机的总功率和端口分配，并规划相应网线（建议超五类及以上）。
3. 预留与扩展性：在管线敷设和信息点位上应做适当预留（如增加空管、预留86底盒），为未来技术升级和功能扩展提供便利。
4. 网络安全设计：在网络拓扑中应考虑家用防火墙、VLAN划分等安全策略，并在图纸中予以体现。

###

智能家居弱电工程是一项精密且追求体验的系统工程。采用最新的、行业共识的标准CAD图例进行设计，是保障从图纸到落地实现“所见即所得”的关键第一步。设计师不仅需要熟练掌握这些“语言”，更需深刻理解系统原理、技术趋势和用户需求，才能绘制出既标准规范又贴合实际的优秀设计图纸，最终为用户打造出安全、舒适、便捷、高效的智慧生活空间。
