随着信息化与智能化的飞速发展，弱电系统已成为现代建筑与设施的核心神经系统。无论是智慧楼宇、数据中心，还是智慧园区，一个设计精良的弱电系统都是高效、安全、舒适运行的基础。本文将深入探讨智能化弱电系统的核心——设计，并解析如何通过理解系统拓扑图，告别“弱电小白”的困境。

一、 弱电工程设计的核心地位

弱电工程设计绝非简单的设备堆砌。它是在项目初期，根据用户需求、建筑结构、行业规范及未来发展趋势，对整个弱电系统的架构、功能、设备选型、管线敷设、供电与管理方式进行系统性规划的过程。一个优秀的设计方案能够：

1. 确保系统功能实现：精准匹配安防、网络、音视频、楼宇自控等具体需求。
2. 优化投资成本：通过合理选型与架构设计，避免过度投资或功能不足。
3. 保障系统可靠性：设计冗余、备份及合理的负荷，确保系统长期稳定运行。
4. 便于运维与扩展：为未来的升级、扩容和维护预留清晰路径。

二、 解密系统拓扑图：设计的可视化蓝图

系统拓扑图是弱电设计的“语言”和“地图”，它直观展示了系统中各个设备、子系统之间的连接关系、数据流向和逻辑架构。掌握识读与绘制拓扑图的能力，是理解整个弱电工程的关键。

1. 常见智能化弱电子系统及其拓扑图要点：

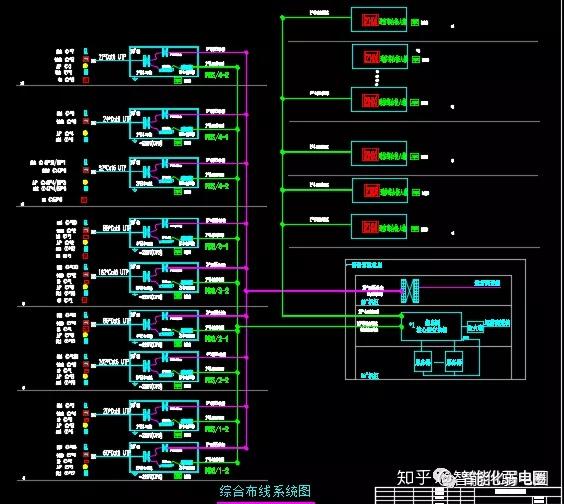

* 综合布线系统：作为信息高速公路，其拓扑通常呈星型结构，清晰展示从中心机房配线架到楼层配线间，再到终端信息点的物理连接。

• 计算机网络系统：核心层、汇聚层、接入层的三层架构是主流。拓扑图需明确核心交换机、防火墙、路由器、接入交换机的部署位置与链路（光纤/网线）。

• 安全防范系统：

• 视频监控系统：主流采用网络架构（IP Camera），拓扑图显示摄像机、网络交换机、NVR/视频云存储、解码器、显示大屏之间的IP网络连接。

• 入侵报警系统：展示前端探测器、报警主机、防区模块、管理软件的连接，常采用总线制或网络制。

• 出入口控制系统：体现门禁控制器、读卡器、电锁、管理服务器之间的通讯网络（RS485、TCP/IP等）。

• 楼宇自控系统：基于DDC控制器，拓扑图描绘了中央管理站、网络控制器、现场DDC与各类传感器、执行器（如温湿度、阀门、风机）的控制网络。

• 信息发布与会议系统：展示管理主机、播放器、显示终端（液晶屏、LED屏）以及音频、视频矩阵的联动关系。

2. 主流技术趋势在拓扑图中的体现：
* IP化与融合：几乎所有子系统都趋向于运行在统一的IP网络平台上，拓扑图需规划好VLAN划分、QoS保障和网络安全边界。

• 物联网架构：引入物联网关，连接各类传感终端（如LoRa、ZigBee设备），拓扑图需体现传感层、网络层与应用平台层的关系。

• 云与边缘计算：部分系统（如监控、门禁）采用云服务或边缘存储，拓扑图需标明本地设备与云端的通讯链路。

三、 弱电工程设计的关键步骤

1. 需求分析与规划：与用户深入沟通，明确各区域、各系统的功能、性能、容量及管理要求。这是所有设计的起点。
2. 初步方案设计：根据需求，选择技术路线，确定各子系统的框架，绘制初步的系统拓扑图和点位规划图。
3. 深化设计：

• 设备选型：依据技术参数、品牌、性价比及兼容性，确定所有设备的具体型号。

• 管线设计：详细规划线缆（光纤、网线、电源线、控制线）的规格、路由、敷设方式及桥架/管槽规格。

• 机房设计：规划弱电机房（网络、安防、消防等）的设备布局、供电、空调、防雷接地与环境监控。

• 图纸绘制：完成完整的施工图，包括系统图、平面布置图、管线图、大样图等。

• 清单与预算编制：生成详细的设备材料清单和工程预算。

1. 评审与确认：组织各方对设计方案进行评审，优化后最终定稿，作为施工和验收的依据。

四、 从“小白”到精通：学习路径建议

• 夯实基础：学习弱电各子系统的基本原理、主流协议（如TCP/IP, RS485, BACnet）和常见设备功能。
• 研读标准与图集：熟悉国家及行业相关设计、施工及验收规范，多看标准拓扑图例。
• 工具实践：掌握使用Visio、CAD等软件绘制标准拓扑图和施工图。
• 案例剖析：深入研究已建成项目的设计图纸和技术方案，理解设计者的意图。
• 紧跟技术：持续关注物联网、人工智能、5G等新技术在弱电领域的应用。

****
智能化弱电系统的设计是一个融合了技术、艺术与管理的综合性工作。一张清晰、准确的系统拓扑图，是这一复杂工程的灵魂缩影。通过系统性地学习设计原理，深入理解拓扑图背后的逻辑，我们不仅能“看懂”系统，更能具备规划和创造高效、智能的弱电系统的能力，真正从“小白”成长为行业的专业设计者。设计阶段多花一分心思，就能为项目的成功实施与长期运维打下十分坚实的基础。
