随着信息技术与物联网的深度融合，智能化已成为现代小区建设的核心要素之一。一套完整、专业的小区智能化弱电工程施工图纸，是连接创新设计与可靠落地之间的关键桥梁，它不仅是施工的“语言”和“法规”，更是未来智慧社区高效、安全、舒适运行的基石。本文将系统解析小区弱电工程的设计理念、核心系统构成以及施工图纸的关键要素。

一、设计理念与总体原则

小区弱电工程设计，首要目标是构建一个集成化、智能化、人性化的综合信息管理与服务平台。其设计应遵循以下核心原则：

1. 前瞻性与可扩展性：技术选型与系统架构需适度超前，预留充足的升级扩容空间，以适应未来5-10年的技术发展。
2. 安全性与可靠性：作为社区安全的“神经网络”，系统必须具备高可靠性、抗干扰能力和完备的数据安全、物理安防措施。
3. 实用性与经济性：以业主需求为导向，避免华而不实的功能堆砌，追求最优的性价比和长期运维成本控制。
4. 标准化与开放性：采用国际、国家和行业标准，确保各子系统接口开放，便于系统集成和第三方设备接入。
5. 绿色节能：通过智能控制（如照明、空调）降低能耗，践行可持续发展理念。

二、核心子系统构成与设计要点

一套完整的小区弱电工程通常涵盖以下核心子系统，每个子系统在图纸中均有独立而关联的表达：

1. 综合布线系统：是整个弱电系统的“高速公路”。设计需明确工作区、水平、垂直干线、设备间、进线间的点位布局、线缆选型（如超五类、六类、光纤）、路由走向、桥架/管槽规格及安装方式。图纸需清晰标识每个信息点的用途（数据、语音、IPTV等）。

1. 安全防范系统：

• 视频监控系统：设计监控点位（出入口、主干道、公共活动区、电梯轿厢、地下车库等），确定摄像机类型（球机、枪机、半球）、分辨率、存储时长、后端管理平台架构。图纸需包含设备布置图、管线图及监控中心机柜布置图。

• 周界入侵报警系统：明确电子围栏、红外对射或视频周界的防区划分、报警主机位置及与监控系统的联动逻辑。

• 楼宇对讲与门禁系统：设计单元门口机、室内分机、管理中心机的网络拓扑；确定门禁控制点（单元门、重要设备机房）、读卡器/生物识别方式、电锁类型及消防联动释放要求。

• 住户报警系统：设计燃气泄漏、紧急按钮、门窗磁等探测器在户内的布点。

1. 信息网络系统：设计小区宽带接入方案（如FTTH光纤到户）、核心/汇聚/接入交换机的层级部署、无线Wi-Fi覆盖范围（公共区域）、网络管理与安全策略。图纸需体现网络拓扑和主要设备安装位置。

1. 背景广播与紧急广播系统：设计扬声器在园区绿地、道路、大堂、电梯厅的布点，划分广播分区，并确保紧急广播具有最高优先权，符合消防规范。

1. 智能停车管理系统：设计出入口车道布局、车牌识别/取卡设备点位、车位引导与反向寻车系统（如有）的探测器及指示屏安装，以及管理中心设置。

1. 机房工程：明确弱电机房（网络中心、安防中心）的位置、面积、环境要求（UPS供电、精密空调、防雷接地、消防、装修标准），并绘制详细的设备布置图、管线引入图。

1. 其他可选系统：如电子巡更、信息发布、智能家居基础平台、能源管理系统等，根据项目定位和预算选择性设计。

三、施工图纸的关键内容与深度要求

一套合格的施工图纸集，应至少包含以下部分，且达到施工可执行的深度：

• 图纸目录与设计说明：总述工程概况、设计依据、系统介绍、施工注意事项、主要设备材料表。这是理解整个项目的纲领。

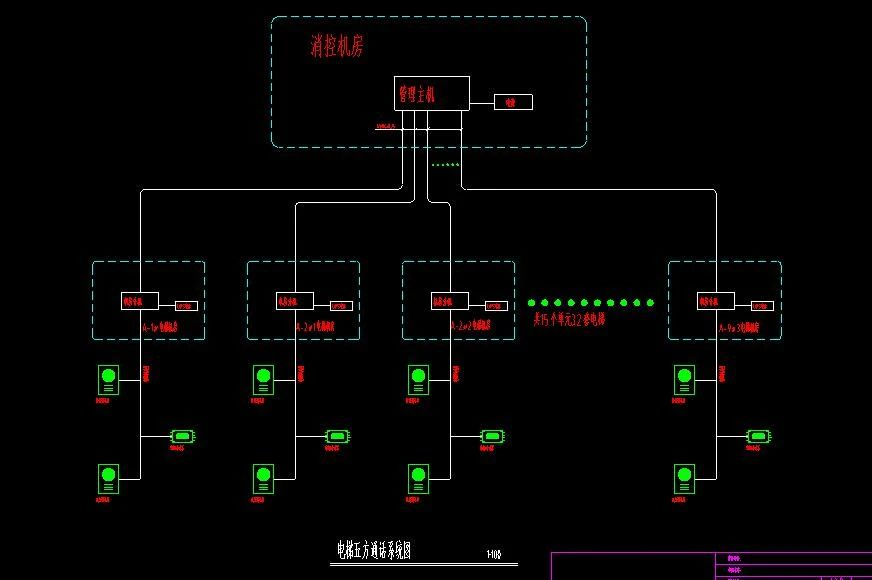

• 系统图与原理图：展示各子系统的整体架构、设备组成、信号流向与控制逻辑，是系统的“骨架”。
• 平面布置图：这是施工的直接依据。需在建筑平面图上，清晰绘制所有弱电设备（箱体、面板、摄像机、扬声器等）的安装位置、标高，以及线缆管槽的精确路由、规格、敷设方式。不同系统宜用不同线型和图例区分。
• 弱电管线综合图：在复杂区域（如地下室），需将弱电各子系统管线与强电、给排水、暖通管道进行综合排布，避免空间冲突，确保美观与安全。
• 安装大样图与详图：对于机柜安装、摄像机立杆、门禁读卡器安装等关键工艺，提供详细的剖面图、尺寸和做法说明。
• 接线图与系统连接图：明确主要设备箱（如弱电间配线架、家庭多媒体箱）内部的端接关系，以及设备之间的线缆连接关系。

###

小区智能化弱电工程的设计与图纸绘制，是一项多学科交叉、细致复杂的系统性工作。优秀的设计不仅能满足当前的功能需求，更能为社区注入长久的智慧活力。而一套深度到位、表达清晰的施工图纸，则是将这份智慧蓝图转化为高品质实体工程的最可靠保障。在设计与绘图过程中，密切与建筑、结构、电气、景观等专业的配合，并进行多轮的技术评审与优化，是确保项目最终成功的关键。
