在现代化住宅小区的建设中，弱电工程扮演着至关重要的角色，它如同小区的“神经系统”，支撑着信息传输、安全防范、智能家居及日常管理等诸多功能。一份详尽、规范的弱电设计图纸，不仅是施工的蓝图，更是保障工程质量、实现设计意图的基础。本文将结合某住宅小区的弱电设计案例，探讨其核心系统构成、设计要点，并简述相关技术图纸的获取与解读。

一、 住宅小区弱电系统核心构成

一个典型的住宅小区弱电系统通常包含以下几个关键子系统：

1. 综合布线系统：这是整个弱电系统的物理基础，负责语音、数据和图像的传输。设计需考虑光纤到户（FTTH）、楼内水平与垂直布线、配线间的设置，确保网络覆盖无死角，带宽满足未来升级需求。

1. 安全防范系统：

• 视频监控系统：在小区出入口、主要道路、停车场、电梯轿厢、公共活动区域等位置布置摄像头，实现全天候、无盲区监控。设计需明确摄像机类型（如球机、枪机）、分辨率、存储时长及监控中心布局。

• 周界防范系统：采用红外对射、电子围栏等技术，防止非法入侵。

• 楼宇对讲系统：实现住户与访客的可视对讲及远程开锁，集成门禁功能，是保障单元安全的第一道防线。

• 家庭安防系统：可选配门窗磁、烟感、燃气泄漏探测器等，报警信号可接入管理中心。

1. 停车场管理系统：实现车辆进出自动识别、计时收费、车位引导等功能，提升管理效率与用户体验。

1. 公共广播与背景音乐系统：用于播放通知、背景音乐，紧急情况下可切换为消防应急广播。

1. 信息发布系统：在小区出入口、单元大堂设置液晶显示屏，用于发布物业通知、社区新闻、广告等信息。

1. 智能家居系统（可选或预留）：为未来实现灯光、窗帘、家电的智能控制预留接口和线路。

1. 机房工程：包括网络机房、消防监控中心、电信间等，设计其位置、环境（供电、空调、防雷接地）和设备布局。

二、 弱电设计图纸的关键内容与解读

一套完整的弱电设计图纸通常包括：

• 设计说明与图例：阐述设计依据、系统概况、施工要求、设备选型及所有图形符号的含义。这是读懂整套图纸的“钥匙”。
• 系统图：展示各子系统的工作原理、信号流向、设备之间的连接关系。例如，网络拓扑图、监控系统结构图。

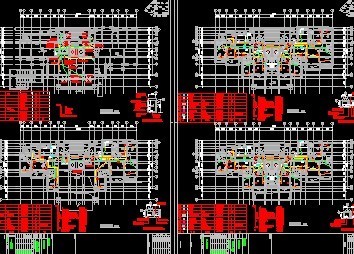

• 平面布置图：这是施工的直接依据，在建筑平面图上精确绘制出信息插座、摄像机、对讲门口机、扬声器、探测器等所有末端设备的位置，以及线槽、管路的敷设路径。
• 机房与机柜布置图：详细标明控制中心、网络机柜内设备的安装位置、接线端子排列等。
• 管线综合图：在复杂区域，需协调弱电管线与其他专业（强电、给排水、暖通）管线的空间位置，避免冲突。

解读要点：阅读图纸时，应系统图与平面图对照查看，理清“从中心到末端”的完整路径。特别注意管线规格、敷设方式（明敷/暗敷、桥架/穿管）、预留预埋要求以及与其他专业的配合界面。

三、 关于图纸资源获取与应用的提醒

网络上如“土木工程网”等专业平台，有时会分享部分项目的弱电设计图纸供学习参考。在查找或使用此类资源时，需注意：

1. 版权与合规性：确保下载和使用行为不侵犯原设计单位或业主的知识产权，仅用于个人学习、研究或教学目的，不得用于商业项目。
2. 参考性与时效性：技术标准和产品迭代迅速，参考图纸时应注意其设计年代和所依据的规范版本，不可生搬硬套。当前设计应遵循最新的国家标准和行业规范。
3. 结合实际情况：每个小区的规模、业态、定位和需求都不相同。参考图纸的核心在于理解其设计逻辑和系统架构，具体设备选型、点位布置必须根据本项目的地理环境、建筑结构和甲方要求进行个性化设计。

四、

住宅小区的弱电设计是一项综合性、专业性极强的工程，它直接关系到未来住户的生活品质、安全感和社区的智能化管理水平。一份优秀的设计图纸，必然是功能完善、技术先进、经济合理且便于施工维护的。对于工程师而言，深入研究成熟案例的图纸，是提升设计能力的重要途径；对于项目而言，严谨细致的设计阶段工作，将为整个弱电工程的成功实施奠定最坚实的基石。在实际工作中，建议与建筑、结构、强电等专业密切配合，并充分考虑未来扩展性，才能打造出真正高效、可靠、智慧的社区弱电神经系统。
