弱电工程作为现代建筑智能化系统的核心，其设计与施工质量直接关系到建筑的功能实现与运营效率。一份精准、规范的施工图纸是保障工程顺利进行的基础，而深化设计则是将初步方案转化为可实施细节的关键环节。在实际工作中，从设计到施工图绘制常存在诸多问题。本文将系统梳理弱电工程施工图纸与深化设计中的常见问题，并提供清晰的制图指引，以期为从业人员提供实用参考。

一、弱电工程施工图纸常见问题

1. 系统设计不完整或冲突：图纸中常出现系统功能描述模糊、点位布置疏漏，或与暖通、给排水等专业管线发生空间冲突。例如，监控摄像机视野被结构柱遮挡，网络点位远离电源，或线槽路径与风管交叉却未标注处理方案。

1. 图例与标注不规范：使用非标图例、设备符号不统一，导致施工单位误解；线型、颜色未按国标或行业惯例区分强弱电；尺寸标注缺失或错误，如桥架规格、安装高度未明确。

1. 细节与大样图缺失：复杂区域（如机房、竖井）缺乏局部放大图，设备安装方式、接线原理等关键细节仅凭文字描述，增加施工随意性。

1. 与其他专业协调不足：未在综合管线图中充分整合，导致弱电线槽与消防管道、空调风管“打架”，后期被迫返工。

1. 材料与规格说明不清：线缆型号、防护等级、设备参数等标注笼统，如仅写“网线”而未明确CAT6A或CAT7，影响采购与验收标准。

二、深化设计阶段的核心挑战

深化设计需基于原方案进行现场适配和细节优化，常见问题包括：

• 现场条件未复核：未实地测量建筑结构、装修面层厚度，导致预埋盒位置偏差或设备安装空间不足。
• 系统集成考虑不周：各子系统（如安防、网络、广播）接口协议、电源配置未统一规划，造成后期调试困难。
• 变更管理混乱：设计变更未及时同步更新图纸，不同版本文件并存，现场依错误图纸施工。

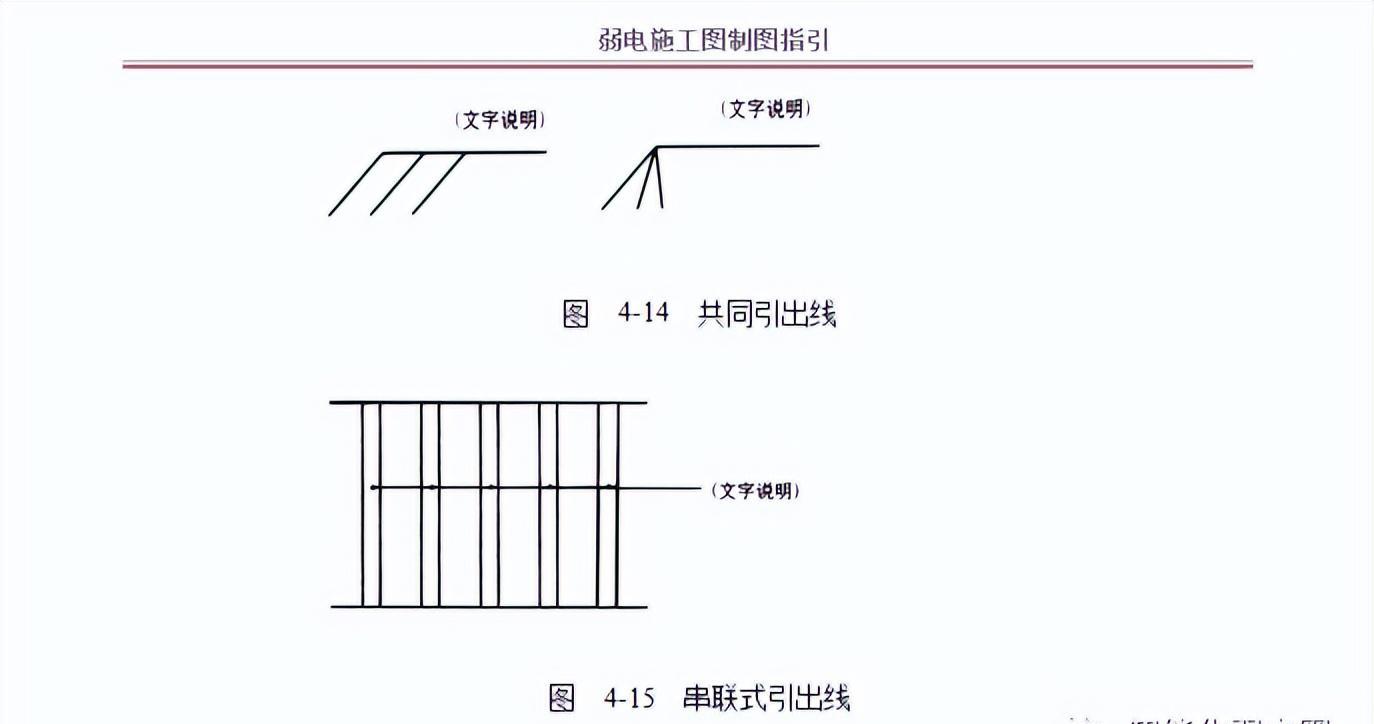

三、弱电工程施工图制图指引

为提升图纸质量，制图应遵循以下原则：

1. 标准化制图：

• 严格执行《建筑电气制图标准》（GB/T 50786）及相关行业规范。

• 统一图例、字体、线宽比例，建议使用图层管理不同系统（如监控、门禁、广播分层绘制）。

• 标题栏完整填写项目名称、图号、版本日期及设计人员信息。

1. 内容全面清晰：

• 施工图至少包括：设计说明、系统图、平面布置图、管线综合图、安装大样图及设备材料表。

• 设计说明中明确系统架构、施工要求、验收标准及参考规范。

• 平面图清晰标注所有设备点位、线缆路由、桥架尺寸及标高，并与天花板、地板装修图对照。

• 复杂节点（如机柜接线、端接箱）提供三维示意图或剖面大样。

1. 协同设计与复核：

• 使用BIM技术进行管线碰撞检测，提前解决空间冲突。

• 与结构、暖通、装修团队定期会审图纸，确保预留孔洞、荷载要求符合实际。

• 深化设计阶段必须现场勘测，调整图纸以匹配建筑条件。

1. 细节把控：

• 材料表中注明设备品牌、型号、技术参数及备用数量。

• 对防雷接地、电磁屏蔽、消防联动等特殊工艺单独标注施工要点。

• 图纸变更时，采用云线标记修改处并更新版本号，作废旧图集中销毁。

###

弱电工程图纸是设计与施工间的桥梁，其精准度与深度直接决定工程成败。通过规范制图流程、强化专业协同、注重细节深化，可有效规避常见问题，提升工程品质。设计人员应持续学习新技术标准，将图纸视为动态优化的工具，方能支撑起智能建筑安全、高效运行的基石。
