随着信息技术与智能家居的飞速发展，现代住宅楼对弱电系统的要求日益提高。一套科学、完整、规范的弱电工程设计及施工方案，不仅是保障住宅楼功能实现、提升居住品质的基础，也是项目顺利交付与长期稳定运行的关键。本文旨在系统阐述住宅楼弱电工程的设计原则、核心子系统构成，并解析如何通过全套CAD详图将设计方案转化为可精准施工的蓝图。

一、 弱电工程设计核心原则与前期规划

住宅楼弱电工程设计应遵循“先进性、可靠性、实用性、可扩展性及经济性”相结合的原则。设计前期，必须进行详细的需求分析与现场勘察。需求分析需明确项目定位（如普通住宅、高端公寓、智慧社区）、用户群体特点及未来技术发展趋势。现场勘察则需对建筑结构、管线井道、设备间位置、供电条件等有全面把握，为后续系统设计与管线综合铺排奠定基础。

二、 住宅楼弱电系统主要子系统设计要点

一套完整的住宅楼弱电系统通常包含以下核心子系统，每个子系统都需独立设计并考虑互联互通：

1. 综合布线系统：作为信息传输的“高速公路”，需设计户内信息点（电话、网络、电视）的位置与数量，确定楼内垂直干线、水平配线的线缆类型（如超五类、六类、光纤），并规划配线间、设备间的布局。设计应满足当前应用并预留未来升级空间。

1. 通信网络系统：包括有线电视、光纤宽带接入、移动通信室内覆盖等。设计需明确运营商接入点、楼内光缆与同轴电缆的敷设路由，以及放大器、分光器、ONU等设备的位置。

1. 安全防范系统：

• 视频监控系统：设计公共区域（出入口、电梯厅、车库、主要通道）摄像头类型（固定/球机）、布点、监控中心位置及存储显示方案。

• 楼宇对讲系统：设计门口主机、室内分机、管理主机的选型与网络架构（数字/模拟），实现访客呼叫、遥控开锁、信息发布等功能。

• 周界防范与入侵报警系统：针对小区周界及重要部位设计红外对射、电子围栏等报警设施。

• 门禁一卡通系统：设计单元门、车库、电梯等处的门禁控制点，并可集成停车管理、梯控等功能。

1. 火灾自动报警及消防联动系统：严格遵循国家消防规范，设计感烟/感温探测器、手动报警按钮、声光警报器、消防广播等在户内公共区域的布点，并明确与消防泵、电梯、通风系统等的联动逻辑。

1. 公共广播与背景音乐系统：设计楼道、花园等公共区域的扬声器布点，兼顾日常背景音乐与消防紧急广播的强制切换功能。

1. 智能家居系统（可选/预埋）：对于中高端项目，可设计智能照明、窗帘、环境控制、安防传感等设备的控制网络与管线预埋，为住户后期灵活扩展提供基础。

三、 施工方案与CAD详图的核心作用

设计方案的落地，依赖于一套详尽、准确的施工图纸与施工方案。全套CAD详图是连接设计与施工的桥梁，主要包括：

1. 设计说明与图例：阐述工程概况、设计依据、系统功能、设备材料规格及施工技术要求。
2. 系统图/原理图：清晰展示各弱电子系统的整体架构、设备组成、信号流向与控制逻辑。

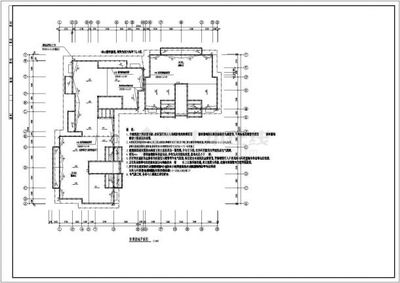

3. 平面布置图：在各层建筑平面图上，精确绘制所有弱电设备（信息面板、摄像头、探测器、扬声器等）的安装位置、标高。
4. 管线敷设图：标明所有线缆（桥架、管槽）的敷设路径、规格、弯曲半径及填充率，这是避免与强电、给排水等专业管线冲突的关键，需进行综合管线平衡设计（BIM技术应用尤佳）。
5. 设备安装大样图：针对复杂或特殊的设备（如机柜、监控立杆、前端设备箱）提供详细的安装尺寸、固定方式与接线图。
6. 弱电机房/间布置图：详细规划弱电间、监控中心内机柜、设备、电源、接地、空调等的布局。

施工方案应基于CAD详图，制定详细的施工组织设计、进度计划、质量与安全保障措施、设备安装与线缆敷设工艺标准、系统调试与验收大纲。

四、 关键注意事项

• 管线预埋与预留：必须与土建施工紧密配合，确保预埋管、盒、过路箱到位，避免后期开槽破墙。
• 电源与接地：为所有有源弱电设备规划独立、稳定的电源，并设计完善的等电位接地与防雷系统，保障设备安全与信号质量。
• 标准与规范：严格遵守《智能建筑设计标准》、《住宅区和住宅建筑内光纤到户通信设施工程设计规范》等国标、行标及地方规定。
• 竣工验收资料：施工过程中应注意收集隐蔽工程记录、变更签证，竣工时需整理完整的竣工图、设备清单、测试报告、操作手册等，便于后期维护管理。

住宅楼弱电工程是一项多系统集成、多专业协同的综合性工程。优秀的设计方案结合精准的CAD施工详图与严谨的施工方案，方能构建起一个高效、稳定、智能的住宅弱电环境，真正实现技术为人服务，提升现代居住的便捷性、安全性与舒适度。
