引言

随着教育信息化与校园安全需求的不断提升，幼儿园智能化弱电系统工程已成为现代化园所建设的核心组成部分。一套专业、规范、详尽的CAD设计图，不仅是施工的蓝图，更是投标技术文件中彰显技术实力、体现设计深度、确保项目质量的关键载体。本文将深入解析一套典型的幼儿园智能化弱电CAD设计图所应包含的核心系统与图纸要素，并阐述如何以此为基础，构建一份具有竞争力的投标技术文件模板。

第一部分：幼儿园智能化弱电CAD设计图核心内容解析

一套完整的幼儿园智能化弱电CAD设计图集，通常应包含以下系统及相应的平面布置图、系统图、点位表、安装大样图等：

1. 综合布线系统：作为所有信息传输的基础，需明确网络、电话等信息点的位置、数量、等级（如六类非屏蔽）、布线路径（桥架或管槽敷设方式）。平面图需清晰标注从弱电间至各活动室、办公室、保健室、门卫等区域的线路走向。

1. 网络与无线覆盖系统：设计核心交换机、接入交换机位置，无线AP的布点需确保活动区、休息区、办公区等全域无缝覆盖，并考虑儿童活动区域的信号强度与安全性。系统图应展示网络拓扑结构。

1. 安全防范系统：

• 视频监控系统：在园区出入口、周界、主要通道、公共活动区、厨房、财务室等重点区域设计摄像机点位（宜采用高清网络摄像机），并注明类型（如球机、枪机）、监视范围。需单独绘制监控点位布置图及系统连接图。

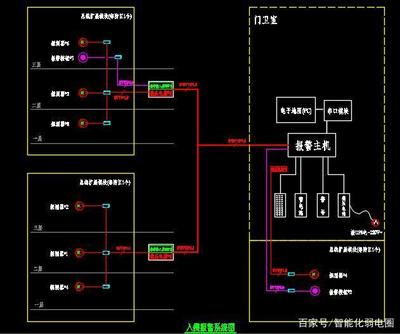

• 入侵报警系统：在财务室、主要出入口等关键部位设计红外探测器、紧急按钮等。

• 出入口控制系统：在园所主入口、后勤入口等设计门禁读卡器、电控锁，并与视频监控联动。

• 周界防范系统：根据围墙情况设计电子围栏或红外对射等。

1. 公共广播与背景音乐系统：设计扬声器点位，覆盖室内外活动区、走廊、休息区等，需满足日常音乐播放、消防紧急广播强制切换的功能。平面图需区分不同功能分区和广播回路。

1. 多媒体教学与信息发布系统：在班级活动室、多功能厅设计多媒体讲台、投影/交互平板、扩音设备的点位及线路。在园区主入口设计信息发布屏，展示通知、班级信息等。

1. 机房工程设计：明确弱电机房（网络机房、消防监控室）的位置、设备布置图（机柜、UPS、配线架）、防雷接地、空调、环境监控等要求。

1. 其他可能系统：如幼儿接送刷卡系统、电子班牌系统、智能照明控制、能耗管理等，可根据园方需求和预算进行设计。

CAD图纸设计要点：图层管理规范、图例说明清晰、标注准确完整、图面整洁、与建筑、电气、装修等专业图纸无缝对接。

第二部分：以CAD设计图为基础构建投标技术文件模板

一份优秀的技术投标文件，应将CAD设计图纸转化为系统性的技术方案描述、实施方案和品质承诺。模板核心章节应包括：

1. 项目概述与设计依据：阐述项目背景、设计目标（安全性、先进性、实用性、可扩展性），并列明遵循的国家、行业标准规范（如GB50348《安全防范工程技术标准》、GB50311《综合布线系统工程设计规范》等）。

1. 智能化弱电系统详细设计方案：

• 此为文件核心，需分系统详细描述。每个系统的描述应包含：系统功能与建设目标、设计原则、系统组成与拓扑结构（可嵌入简化系统图）、主要设备技术参数与选型说明（品牌、型号、关键性能指标）、点位布置说明（引用CAD平面图编号及区域）。

• 重点突出CAD设计图的解读，例如：“根据1F弱电平面图（图号：ZD-01），在园区主出入口设置2台具有人脸识别功能的通道闸机，并与视频监控系统联动……”

1. 图纸目录与主要图纸展示：提供完整的图纸目录，并选取关键的系统图、平面布置图作为附录，以展示设计的深度与专业性。确保投标文件中的图纸与提交的CAD蓝图完全一致。

1. 设备材料清单与品牌推荐：提供详细的设备材料表，包括名称、规格型号、数量、品牌（可提供主流推荐品牌及备选品牌）。清单应与设计图纸一一对应。

1. 施工组织设计与实施方案：包括施工进度计划表、劳动力安排、主要施工工艺与方法（如管线敷设工艺、设备安装调试流程）、与装修等各专业的配合措施。此处可说明将如何精准实现CAD设计图的内容。

1. 质量、安全、环保保障措施：明确质量验收标准（可引用图纸中的设计说明）、安全保障体系、成品保护措施及环保承诺。

1. 培训、售后服务与维保方案：提供针对园方教师及管理人员的培训计划，以及系统保修期、响应时间、定期巡检等长期服务承诺。

1. 技术差异表与优势说明：若招标文件有技术要求，需清晰响应。可阐述本方案（基于所提供的CAD设计）在安全性、扩展性、易用性、节能性等方面的独特优势。

###

一套精心设计的幼儿园智能化弱电CAD图纸，是技术方案的“骨架”与“视觉化呈现”。以其为基石，构建逻辑严密、描述详尽、重点突出的投标技术文件，能够将设计思想、产品选型、实施能力全方位地呈现给招标方，显著提升技术标的得分与竞争力。投标方应在深刻理解设计意图的基础上，将图纸语言转化为专业、可信的文字方案，真正做到“图文明晰，方案落地”，从而在激烈的市场竞争中脱颖而出。
