随着教育信息化和校园安全需求的不断提升，现代小学的弱电智能化系统已成为校园基础设施建设的重要组成部分。它不仅关乎教学活动的顺利开展，更是保障师生安全、提升管理效率的关键。本文将基于某小学的弱电智能化系统CAD设计图纸，对其核心系统构成、设计要点及工程实施进行详细阐述。

一、 系统总体架构与设计原则

该小学弱电智能化系统设计遵循“统一规划、分步实施、技术先进、安全可靠、经济实用、易于扩展”的原则。整体架构采用分层分布式设计，通常分为以下几个层次：

1. 信息接入层： 负责校园内外各类信息的引入，包括电信、广电网络等。
2. 校园骨干层： 由核心交换设备及光纤骨干网络构成，作为全校数据、语音、视频传输的高速通道。
3. 区域汇聚/接入层： 在各教学楼、办公楼、体育馆、食堂等单体建筑内设置弱电间，部署接入交换机，连接末端设备。
4. 终端应用层： 包括教室、办公室、功能场馆内的各类信息点、摄像头、广播音箱、门禁读卡器等终端设备。

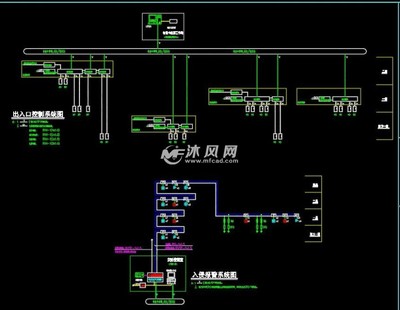

CAD图纸清晰地反映了这一架构，通过图例、系统图、平面布置图、管线路由图等，明确了设备点位、线路走向、桥架规格及弱电间位置。

二、 核心子系统设计详解

图纸中集成了多个关键子系统，共同构成完整的校园弱电智能化体系：

1. 综合布线系统：

• 设计要点： 作为所有信息系统的物理基础，采用星型拓扑结构。图纸明确了数据、语音信息点的分布密度（如普通教室、教师办公室、计算机教室、多功能厅等区域的点位数量与标准）。水平子系统采用六类或超六类非屏蔽双绞线，垂直主干采用多模光缆，确保千兆乃至万兆到桌面的带宽需求。管线设计考虑了与强电管线的安全间距及防火封堵要求。

1. 计算机网络系统：

• 设计要点： 通常划分为办公网、教学网、设备网（如安防、一卡通）等逻辑子网，通过VLAN和防火墙策略进行隔离与可控互访。图纸中会体现核心交换机、汇聚交换机、POE接入交换机（为无线AP、IP摄像头供电）的部署位置及端口规划。无线网络覆盖（Wi-Fi 6）需实现教学区、办公区、公共活动区域的无缝漫游。

1. 安全防范系统：

• 视频监控系统： 在校园周界、主出入口、操场、走廊、楼梯口、财务室、危险品仓库等重要区域布置高清网络摄像机。图纸中会标注摄像头类型（枪机、球机）、安装方式及监控范围，并规划NVR（网络视频录像机）或视频云存储的部署位置。

• 入侵报警系统： 在财务室、档案室、信息中心等重点部位设置红外双鉴探测器、震动探测器等，并与监控系统联动。

• 电子巡更系统： 在线式或离线式巡更点布置于主要通道和重点区域，规范保安巡逻路线。

1. 公共广播与信息发布系统：

• 公共广播： 实现背景音乐播放、日常通知、紧急广播（消防联动）功能。图纸中明确教室、走廊、操场等区域的扬声器点位，并划分广播分区（如教学独立分区、操场独立分区等）。

• 信息发布： 在校园主入口、教学楼大厅等位置设置液晶显示屏，用于发布学校通知、课程安排、宣传信息等。

1. 多媒体教学与会议系统：

• 设计要点： 普通教室设计包含多媒体讲台、投影机/交互式一体机、有源音箱、无线麦克风等设备点位及线路。专用教室（如音乐教室、科学实验室、报告厅）则根据功能需求，设计更复杂的音视频系统，图纸中会体现音视频矩阵、调音台、扩声设备等的连接关系与机柜位置。

1. 一卡通管理系统：

• 设计要点： 集成门禁、消费、考勤、图书借阅等功能。图纸需标明各建筑出入口的门禁控制器、读卡器位置，食堂、小卖部的消费POS机点位，以及图书室的借还书终端位置。系统后台数据库与服务器位置也需在图纸中体现。

1. 机房工程：

• 设计要点： 中心机房（网络中心、消控中心）是系统的心脏。图纸需详细规划机房装修（防静电地板、吊顶、墙面）、供配电与UPS系统、精密空调、气体消防、环境监控、机柜布置等，确保设备运行环境安全稳定。

三、 弱电工程设计实施要点

1. 图纸会审与深化： 施工前，施工单位需结合现场实际情况对CAD设计图纸进行深化，解决管线碰撞、点位微调等问题，形成可用于施工的深化图纸。
2. 管线预埋与桥架安装： 严格按图施工，确保预埋管线的规格、路径、深度符合要求，明装桥架安装牢固、横平竖直，并做好接地。管线敷设需预留充足的冗余。
3. 设备安装与接线： 所有设备安装位置、高度应规范统一，接线牢固、标识清晰，便于后期维护。
4. 系统调试与集成： 各子系统独立调试完成后，进行系统联动调试（如消防报警时广播强切、门禁联动等），确保整体功能实现设计意图。
5. 文档交付与培训： 工程竣工后，需交付完整的竣工图纸、设备清单、操作手册及系统密码资料，并对学校管理人员进行系统操作与日常维护培训。

###

一份详尽、规范的弱电智能化系统CAD图纸，是指导小学弱电工程高质量建设的蓝图。它不仅需要先进、合理的系统设计，更需要精细化的工程表达。通过科学规划与严谨施工，构建一个高效、安全、智能的弱电环境，将为小学的教育教学和管理工作提供坚实的技术支撑，助力智慧校园建设迈上新台阶。
